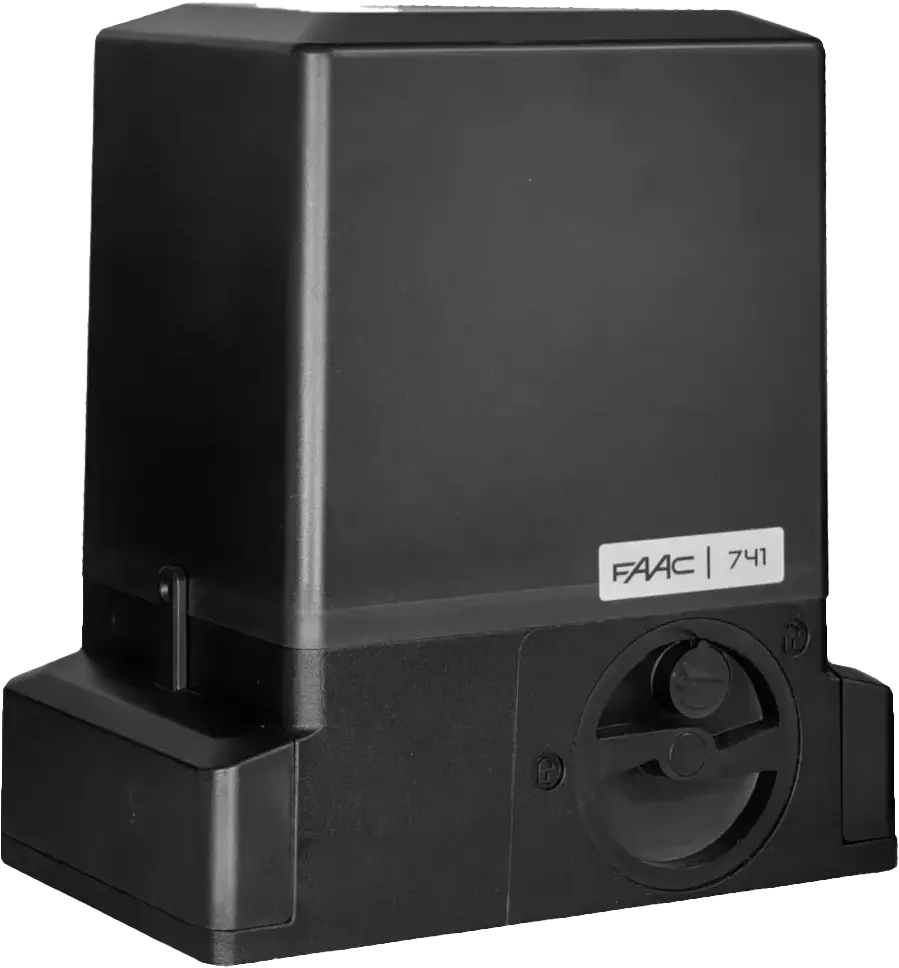

741
230V elektromechanický pohon
Maximálna hmotnosť brány
900 kg
Maximálna rýchlosť
12 m / min
Frekvencia použitia
S3 – 40 %
• Rýchla a jednoduchá inštalácia vďaka integrovanej riadiacej jednotke.
• Pohon má samosvornú prevodovku, preto nie je nutná inštalácia elektrického zámku.
• V prípade výpadku elektrickej energie je možné pohybovať bránou manuálne po otočení odblokovacieho systému, ktorý je zabezpečený kľúčom.
• Jednoduché programovanie pomocou displeja.
• Magnetické koncové spínače.
• Ak je pohon vybavený enkodérom, deteguje prekážku a sleduje polohu brány.
• Pohon má samosvornú prevodovku, preto nie je nutná inštalácia elektrického zámku.
• V prípade výpadku elektrickej energie je možné pohybovať bránou manuálne po otočení odblokovacieho systému, ktorý je zabezpečený kľúčom.
• Jednoduché programovanie pomocou displeja.
• Magnetické koncové spínače.
• Ak je pohon vybavený enkodérom, deteguje prekážku a sleduje polohu brány.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely 741
| model | použitie | riadiaca jednotka | objednávací kód | |
|---|---|---|---|---|
| maximálna hmotnosť | frekvencia použitia | |||
| 741 E Z16 | 900 kg | 40 % | vstavaná 740 D | 109781 |
| 741 E Z16 s enkodérom | 900 kg | 40 % | vstavaná 740 D | 1097815 |
Balenie 741 E Z16 obsahuje: elektromechanický pohon s riadiacou jednotkou 740 D, pastorok, 12,5 µF kondenzátor, dva kusy odblokovacieho kľúča, základovú dosku a mechanické koncové spínače.
Balenie 741 E Z16 s enkodérom obsahuje: elektromechanický pohon s riadiacou jednotkou 740 D, enkodér na ochranu proti privretiu, pastorok, 12.5 µF kondenzátor, dva kusy odblokovacieho kľúča, základovú dosku a mechanické koncové spínače.
Balenie 741 E Z16 s enkodérom obsahuje: elektromechanický pohon s riadiacou jednotkou 740 D, enkodér na ochranu proti privretiu, pastorok, 12.5 µF kondenzátor, dva kusy odblokovacieho kľúča, základovú dosku a mechanické koncové spínače.
Technická specifikace 741
| model | 741 E Z16 |
|---|---|
| Napájanie | 220 - 240 V~ 50/60 Hz |
| Elektromotor | jednofázový, asynchrónny |
| Príkon | 500 W |
| Maximálny krútiaci moment | 24 Nm (pri 230 V ~ 50 Hz) |
| Maximálna tlačná sila | 650 N (pri 230 V ~ 50 Hz) |
| Prevodový pomer | 1:25 |
| Maximálna dĺžka brány | 15 m |
| Rýchlosť posuvu brány | 12 m / min |
| Nastavenie rýchlosti a ovládanie motora | nie |
| Spínače koncových polôh | magnetické |
| Pastorok | Z16 modul 4 |
| Nastavenie sily | pomocou riadiacej jednotky |
| Prevádzková teplota | -20 °C až +55 °C |
| Tepelná ochrana pohonu | 140 °C |
| Trieda krytia | IP44 |
| Hmotnosť pohonu | 11 kg |
| Rozmery (d × š × v) | 295 × 181 × 320 mm |
| Maximálna hmotnosť brány | 900 kg |
| Frekvencia použitia | S3 - 40% |
| Riadiaca jednotka | vstavaná 740 D |
Příklad typické instalace 741
Slaboproudé kabely A
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
Napájecí kabely (230V) B
- 2× 1,5 mm² + T kabel
- 2× 1,5 mm² kabel
Zvýhodněná sada 741
| obr. | ks | obsah súpravy | objednávací kód |
|---|---|---|---|
| 1 | 1 | pohon 741 E Z16 | 109781 |
| 1 | 1 | prijímač RP FDS LC 433-868 | 787858 |
| 1 | 1 | diaľkový ovládač XT2 FDS 433-868 | 787017 |
| 2 | 1 | maják X LED | 410029 |
| 4 | 1 | pár fotobuniek XP20 D | 785102 |
