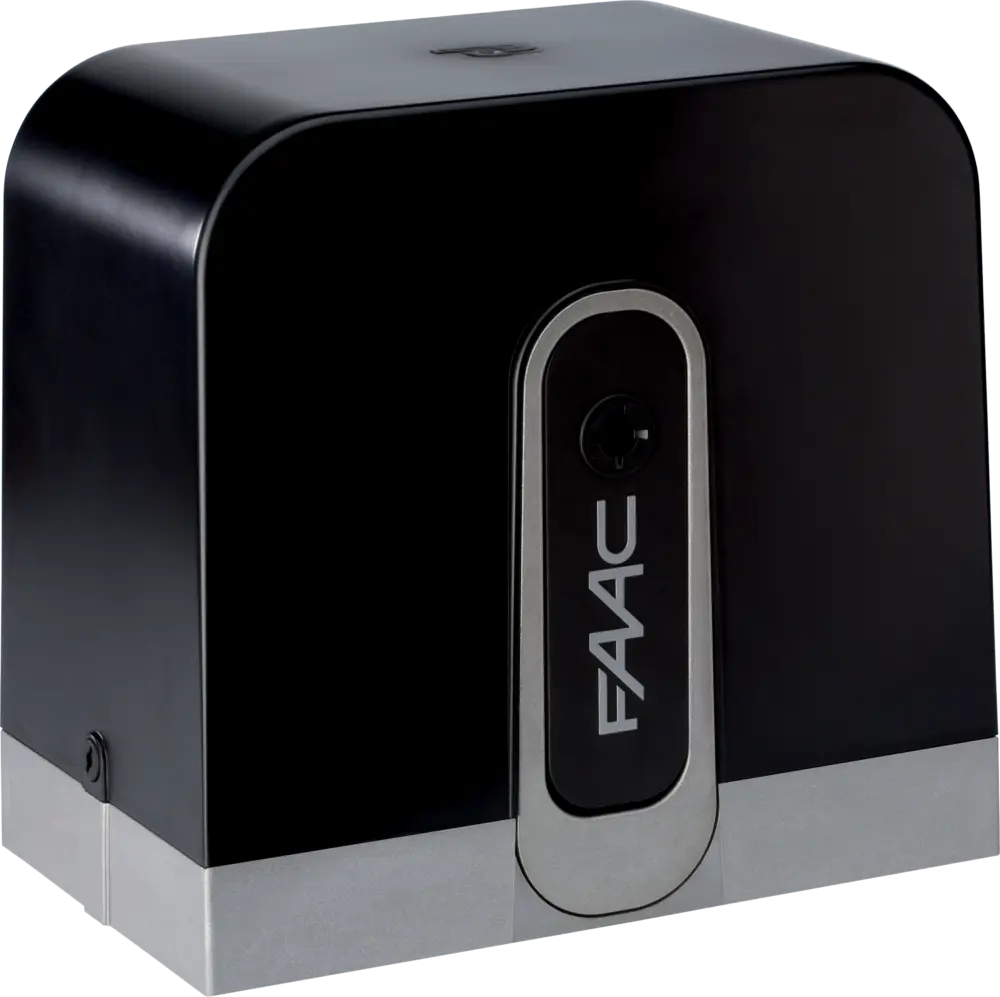

C720
24V elektromechanický pohon
Maximálna hmotnosť brány
400 kg
Maximálna rýchlosť
18 m / min
Frekvencia používania
nepretržitá prevádzka
• Súkromné použitie.
• Nový typ prevodovky (Patent FAAC).
• Mimoriadne vysoká mechanická účinnosť > 80%.
• Riadiaca jednotka s funkciou proti privretiu a elektronický enkodér na detekciu prekážky.
• Magnetické koncové spínače.
• Funkcia Master-Slave na riadenie pohonov v prípade proti sebe sa pohybujúcich brán.
• Nový typ prevodovky (Patent FAAC).
• Mimoriadne vysoká mechanická účinnosť > 80%.
• Riadiaca jednotka s funkciou proti privretiu a elektronický enkodér na detekciu prekážky.
• Magnetické koncové spínače.
• Funkcia Master-Slave na riadenie pohonov v prípade proti sebe sa pohybujúcich brán.
Odraz a stín nejsou dostupné – obrázek nemá použitelné transparentní pozadí.
Modely C720
| model | použitie | riadiaca jednotka | objednávací kód | |
|---|---|---|---|---|
| maximálna hmotnosť | frekvencia používania | |||
| C720 | 400 kg | nepretržitá prevádzka | vstavaná E721 | 109320 |
Balenie C720 obsahuje: elektromechanický pohon s riadiacou jednotkou E721, pastorok, uvoľňovací kľúč a základovú dosku.
Technická specifikace C720
| model | C720 |
|---|---|
| Napájanie | 220 - 240 V~ 50/60 Hz |
| Elektromotor | kefový 24V |
| Príkon | 170 W |
| Maximálny krútiaci moment | 18 Nm |
| Maximálna tlačná sila | 320 N |
| Prevodový pomer | 1:49 |
| Maximálna dĺžka brány | 15 m |
| Rýchlosť posunu brány | 18 m / min (nastaviteľná) |
| Nastavenie rýchlosti a ovládanie motora | áno - elektronické nastavenie |
| Koncové spínače | magnetické |
| Pastorok | Z28 modul 4 |
| Enkodér | elektronický enkodér |
| Nastavenie sily | pomocou riadiacej jednotky |
| Prevádzková teplota | -20 °C až +55 °C |
| Trieda krytia | IP44 |
| Hmotnosť pohonu | 8 kg |
| Rozmery (d × š × v) | 304 × 180 × 282 mm |
| Maximálna hmotnosť brány | 400 kg |
| Frekvencia používania | nepretržitá prevádzka |
| Riadiaca jednotka | vstavaná E721 |
Příklad typické instalace C720
Slaboproudé kabely Ⓐ
- 3× 0,5 mm² kabel
- 2× 0,5 mm² kabel
- 2× 1,5 mm² kabel
Napájecí kabely (230V) Ⓑ
- 2× 1,5 mm² + T kabel
Zvýhodněná sada C720
| obr. | ks | obsah sady | objednávací kód |
|---|---|---|---|
| 1 | 1 | pohon C720 | 109320 |
| 1 | 1 | prijímač XF FDS LC 433-868 | 787860 |
| - | 1 | diaľkový ovládač XT2 FDS 433-868 | 787017 |
| 2 | 1 | maják X LED | 410029 |
| 4 | 1 | pár fotobuniek XP20 D | 785102 |
